钢铁行业能碳管理系统架构设计方案

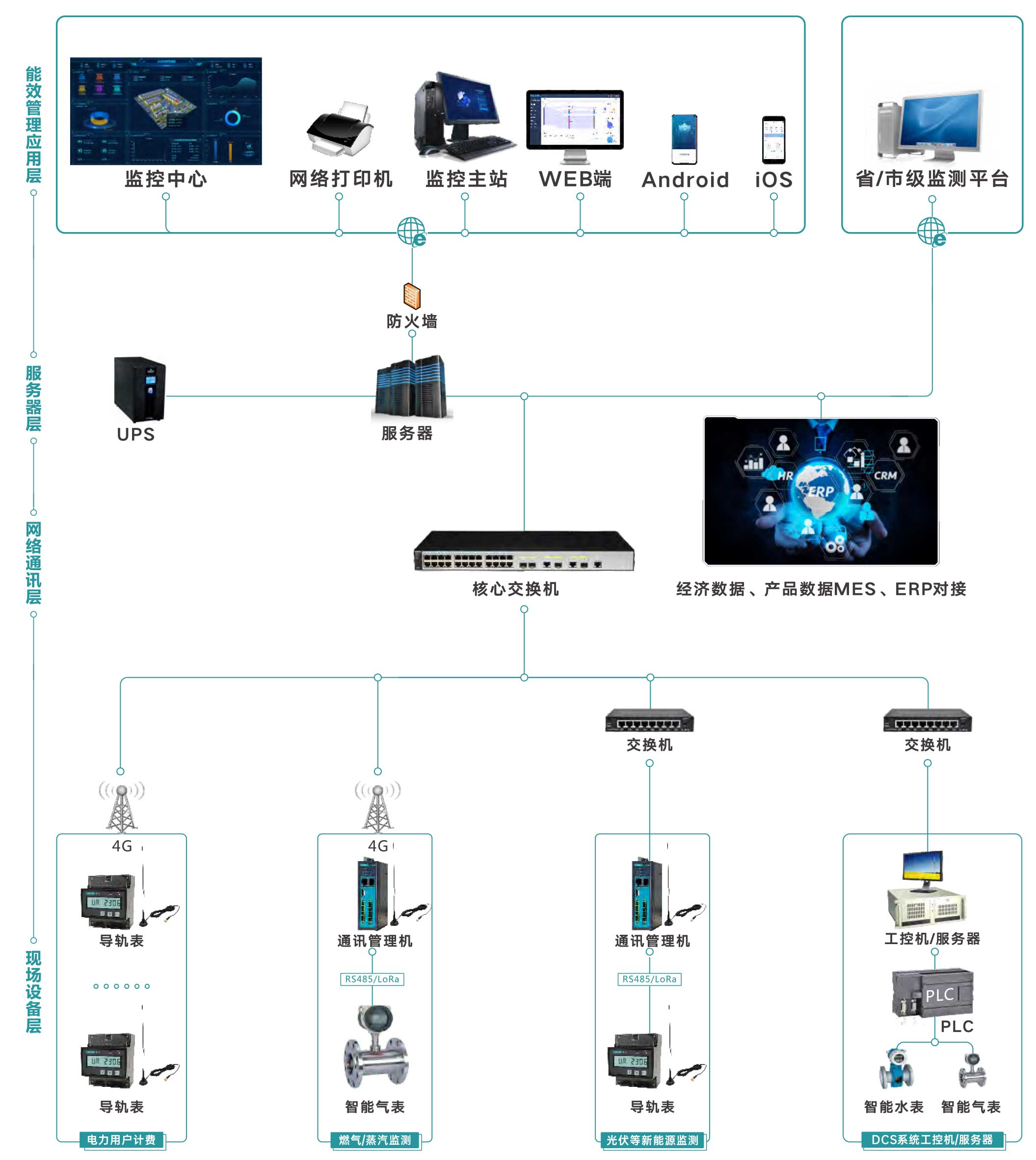

钢铁行业能碳管理系统架构采用分层设计，自下而上分为五大板块：数据采集层 → 传输层 → 数据层 → 应用层 → 展示层；技术支撑体系、安全支撑体系贯穿各层级，保障系统稳定运行与数据安全。以下为具体内容：

1.数据采集层

感知层是系统的数据源头，核心功能是实现钢铁企业各工序能源消耗、碳排放相关数据的实时采集、自动采集。

- 能源消耗数据：涵盖煤炭、焦炭、天然气、重油、电力、蒸汽、水、氧气等各类能源介质，包括化石燃料的低位发热量、消耗量等关键参数，为碳排放核算提供基础数据。

- 生产工艺数据：采集各工序生产参数（如烧结机产量、高炉利用系数、转炉吹炼时间、轧钢成材率）、原料成分（如煤炭碳含量、石灰石CO₂含量）等。

- 设备运行数据：采集关键耗能设备（高炉、转炉、加热炉、锅炉等）的运行状态、负载率、故障信息等，用于设备级能碳管控与能效分析，支撑设备优化运行。

2.传输层

传输层是连接感知层与数据层的桥梁，核心功能是实现数据的安全、稳定、高效传输，解决钢铁企业生产现场环境复杂（高温、高粉尘、强电磁干扰）、数据量大、传输距离远等问题，确保采集的数据及时上传至数据层，同时实现数据双向交互（如指令下发、参数配置）。

 有线传输：主要采用工业以太网、光纤传输等方式，应用于生产车间、变电站等固定区域，具有传输速度快、稳定性强、抗干扰能力强等特点，适合大量数据的实时传输；

无线传输：采用5G、WiFi6、LoRa等无线传输技术，应用于采矿区域、户外生产区域等信号薄弱区域，具有低延迟、高带宽、广连接的优势，可满足移动设备、偏远区域设备的数据传输需求。

3.数据层

数据层是系统的核心支撑，构建标准化、一体化的能碳数据底座，打破数据孤岛，为应用层提供高质量的数据支撑，同时满足数据可追溯、可核查的合规要求，融合区块链技术确保数据不可篡改。

- 基础数据：企业信息、工序信息、设备信息、能源介质信息、排放因子（如化石燃料燃烧排放因子、电力排放因子）、核算标准、法规标准等静态数据，涵盖生态环境部核算指南要求的各类基础参数与钢铁行业相关标准规范；

- 实时数据：感知层采集的能源消耗、碳排放、生产工艺、设备运行等动态数据，按时间戳存储，保留原始数据，支撑实时监测与追溯；

- 核算数据：经过计算、审核后的碳排放核算数据、能源消耗统计数据、碳足迹数据等，包括组织碳排放、产品碳足迹各环节核算结果，保留核算过程与依据，确保可核查；

- 管理数据：用户信息、权限信息、操作日志、预警信息、整改记录、碳交易记录、报告数据等，支撑系统管理与合规报告需求；

- 外部数据：碳交易市场价格、行业标杆数据、区域排放总量、绿电价格、氢能供应数据等，用于对比分析与决策支持。

4. 应用层

面向不同用户角色，提供具体的功能模块。

能碳监控驾驶舱：实时展示全厂能源流向、碳排放总量及强度、碳资产余额等关键指标。

碳足迹管理：自动生成产品环境声明报告，支持一键导出符合CBAM要求的申报数据，管理产品碳标签。

碳资产管理：管理碳配额（CEA）、国家核证自愿减排量，模拟碳交易履约成本，辅助交易决策。

供应链碳管理：采集上游原材料（铁矿石、废钢、合金）的碳数据，计算范围三排放，评估供应商绿色等级。

节能降碳管理：发布能效诊断报告，推荐节能技改项目，追踪项目减排效果。

5. 互动展示层

展示层是系统与用户的交互界面，核心功能是为不同角色用户提供直观、便捷的操作入口，展示能碳管理相关数据、功能，适配不同使用场景，提升用户操作体验。

- 大屏展示：部署于企业监控中心、办公大厅，直观展示企业整体能碳状况（总能耗、总排放量、减排进度、异常预警等），采用可视化图表（热力图、仪表盘、趋势图），支持实时刷新，便于管理层实时掌握企业能碳动态，实现全景可视化管控；

- PC端：部署于各部门办公电脑，提供完整的系统功能操作入口，支持数据查询、核算、审核、报告生成、系统管理等全功能操作，适配管理人员、审核人员的日常工作需求；

- 移动端（APP/小程序）：适配手机、平板等移动设备，提供核心功能（实时监测、异常预警、数据查询、审批、消息通知），支持工作人员随时随地查看能碳数据、处理异常问题、完成审批流程，提升工作效率；

- 现场终端：部署于各车间、班组，提供简洁的操作界面，支持数据采集、异常上报、简单查询等功能，适配现场操作人员的使用需求。
